3D建模与工厂验收测试（FAT）的核心价值在于：在设备发运至现场前，系统性识别结构干涉、维护通行约束与设计偏差等问题——此时问题整改成本最低，项目风险最易管控。设计阶段发现的问题仅需投入工程工时即可解决，而若同类问题延至安装阶段才被识别，则往往需耗费数周工期，并引发高额返工及协调成本。
3D建模与工厂验收测试（FAT）适用于哪些类别的项目？
安姆普客矿机所交付的三类项目——全新选矿厂建设、设备更换与结构改造、产能扩建项目——均统一执行3D建模与工厂验收测试（FAT）流程。
- 全新工艺流程建设: 整座工厂作为完整系统在制造启动前进行全维度建模，在施工单个构件前暴露结构干涉、维护通道冲突与物料转移点设计缺陷。
- 在设备更换与结构改造项目中，新设备将基于其需对接的现有工艺流程的尺寸与接口参数进行3D建模，提前验证以下关键要素能否实现无缝集成：结构连接点、检修通道和物料转运点。所有验证均在制造启动前完成。
- 产能扩建项目: 新增设备与结构在现有工艺流程布局中进行3D建模，精准验证新旧基础设施能否协同运行，构成统一系统，并确保安装作业可在不影响现有生产运行的前提下顺利实施。
在设备替换与产能扩建项目中，这一环节尤为关键——它是工程意图与现场既有物理现实的交汇点，所有冲突均在 AMPCO Minerals 的工程环境中得到化解，而非等到现场生产压力下被迫应对。
在每个项目中，为何都存在一个”窗口期”，此时发现问题的成本接近于零？
在每一个矿物加工项目中，均存在一个关键窗口期——即工艺流程设计定稿至首台设备发运之间的阶段——该阶段识别并解决潜在问题的成本接近于零。
这一窗口期转瞬即逝。制造一旦启动，变更即有代价；设备一旦发运，代价将急剧飙升。一旦工厂建成投产，首物料开始流经系统，你便不再解决设计问题，而是在生产压力下应对运营问题——工艺流程每延误一天，都意味着真实的经济损失与运营风险。
3D工艺流程建模与工厂验收测试（FAT）的目标极其明确：在问题演变为昂贵代价之前，提前发现它。
2D图纸为何不足以支撑矿物加工工艺流程设计？
传统2D流程图与平面布局图是工程设计的核心工具，能清晰、高效地传递工艺流程逻辑，仍是任何工程包的基础载体。但其本质局限在于：将3D世界强行扁平化。
矿物加工工艺流程并非平面图景。该系统占据3D空间，设备分布于不同高程，结构在多层间交叉互联，出入口需满足人员与机械设备的通行要求，物料转运点则必须真实适配散装物料的流动物理特性。
在2D图纸上，结构构件与输送机驱动装置可能在同一投影区域内发生空间重叠，却因视图局限而难以被识别；而在3D模型中，此类空间干涉则无所遁形。这并非理论假设——而是真实发生于安装现场的重大工程风险：当起重机已就位，关键施工节点已锁定、全部进度计划均已刚性绑定时，若此时才暴露干涉问题，其整改成本将较早期发现上十倍以上。
3D工艺流程建模所揭示的是什么？
构建完整工艺流程系统的3D模型，而非孤立地建模单个设备，而是以实际安装状态为基准的全系统建模，能够提前暴露那些通常只有在现场施工时才会被发现的问题。
结构冲突与维护通行约束是隐藏于设计深处的致命隐患：
设备无法在不拆除邻近结构的情况下进行维护；步道未连通。操作平台净空不足，维护人员无法安全作业。在模型中，所有这些问题都能轻松解决；而在现场，则几乎没有一个是容易处理的。
对于替换项目，该模型还能验证新结构连接与既有基础及钢构的对齐情况，在预制阶段即确认兼容性，而非等到安装时才暴露问题。
物料转运点
在矿物加工工艺流程中，输送机、给料机、破碎机与筛分机之间的物料转运点，是全系统磨损最剧烈、维护最频繁的核心区域。3D建模的核心价值，在于将这些接口从”经验假设”提升为可工程化设计的对象：
物料转运点、落料槽倾角、冲击区域与围护结构几何形态，均可在制造启动前进行全面评估与优化。对于扩建项目，这一过程还涵盖新设备与它所接入或接收的现有工艺流程之间的接口点，确保系统级协同的精准性与可实施性。
物料泄漏与粉尘管理
物料在每个转运点的流动几何形态，直接决定了积料堆积的位置、泄漏风险最高的区域，以及粉尘抑制系统必须嵌入设计的节点。在工艺流程的每一个传输点和排放位置，均可在单个部件制造之前完成评估。
安装顺序规划
理解工艺流程的整体装配逻辑——哪些设备优先就位、每个阶段需要何种作业空间、哪些物理约束会限制吊装路径——是实现高效、零返工安装的核心。
对于替换与扩建项目，安装顺序规划还需解决新设备在周边工艺流程持续运行条件下如何进场与接入的问题，从而最大限度减少对生产的干扰。

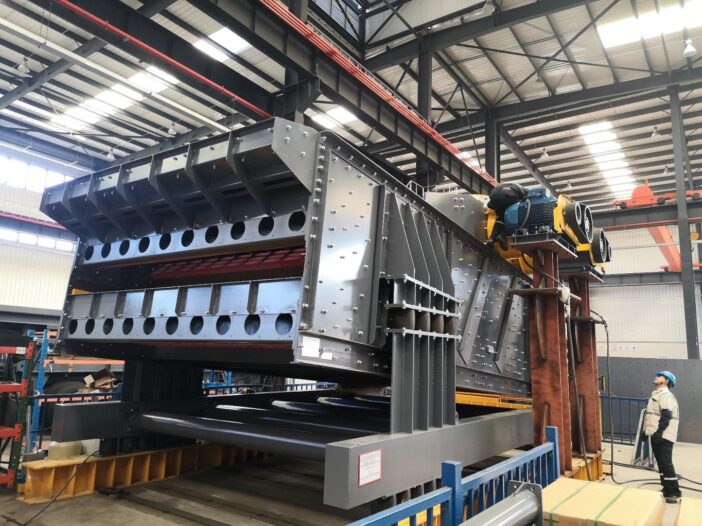

工厂验收测试期间会发生什么？
3D模型完成了几何推演。工厂验收测试则全面复现了实际工况。
当工艺流程中所有设备制造完成后，制造商通常邀请客户赴厂开展装置模块的试组装工作，以在真实工况下复现未来现场的设备连接关系与操作逻辑。工厂验收测试并非针对单台设备的最终检验，而是对整套矿物加工工艺流程系统在出厂前实施的首次全系统联合运行验证。
设计验证
设计验证通过比对项目技术规格与地方标准，确认实际建造成果与设计意图完全相符，并确保全面满足项目所涉全部法规与合同强制性要求。本阶段识别的任何偏差，均在受控环境中被系统性识别与修正——避免此类问题延至调试阶段才暴露，从而有效规避高成本、高风险的工程事故。
过渡区域审查
审查重点聚焦于物料泄漏与加速磨损最易发生的区域：输送机排料点、溜槽过渡段、破碎机进料装置。在3D现实场景中直观审视这些关键节点，持续暴露那些在2D图纸中被忽略的几何细节。
输送机－站台接口评估
对接口的对中性、间隙、罩盖几何结构与封闭性，均依据实际制造完成的设备进行验证，而非依赖标称尺寸。
接入点确认
在工程阶段，3D模型确立设计意图；试装则验证物理现实——确认人员与机械设备能否在正常运行与维护期间安全抵达所有设备。
HAZOP研究支持
HAZOP（危险与可操作性研究）是一种系统性识别安全风险与可操作性缺陷的方法。在工厂验收测试阶段，依托实际制造完成的设备开展HAZOP审查，而非仅依赖图纸。在工艺流程发货前识别出的问题仍可轻松修正。
这对项目团队各成员意味着什么？
客户运营团队：工厂验收测试是提前理解工艺流程运行逻辑的关键窗口——亲眼见证接入点布局、维护操作流程与物料流动路径。
对于维护工程师而言，这是发现设备是否比实际需求更难维护的关键机会。
对于项目经理而言，这是项目进度信心真正被验证或暴露为过于乐观的节点。
在安姆普客矿机，我们视3D建模与工厂验收测试流程为贯穿所有项目类型——包括新工艺流程设计、设备更换与容量扩展——的核心交付内容。正是通过这一流程，我们确保所设计的工艺流程从投产第一天起，便能完全按照预期性能稳定运行。
常见问题解答
问：3D工艺流程建模是否适用于设备替换项目，而非仅限于新建工厂？
是的。3D工艺流程建模同样适用于设备替换与结构更新类项目。该模型需完整涵盖新设备和与之连接的既有工艺流程。在周边工艺流程仍在运行的情况下，新旧设备之间的结构连接界面、维护通道走廊与物料转运点，须于制造实施前完成充分验证与协同优化。此阶段尤为关键——此时开展设计修正成本极低，而一旦进入现场调试阶段，因停机整改所引发的生产损失与工期延误将显著加剧，甚至呈倍数放大。
问：3D建模如何助力新增产能与现有工艺流程的无缝集成？
在容量扩展项目中，3D模型被广泛应用于验证新增设备与既有结构能否与现有工艺流程的无缝集成，形成统一的整体系统。新旧设备间的物料传输接口、结构连接点、人员通行路径及设备安装时序等关键要素，均可在模型中预先开展数字化模拟与协同优化。其核心目标是在制造启动前，全面确认所有组件在物理空间上的物理适配性与功能协同性，从而最大限度降低现场安装作业对持续运行生产线所造成的干扰。
问：在3D工艺流程建模过程中，最常见的问题有哪些？
最常见的问题包括：结构冲突（如钢构件与输送机驱动装置在物理空间上发生重叠，导致安装干涉）、通行约束（检修平台未预留足够的净空高度或水平间距，影响维护人员操作或工具进出）和物料传输点几何形态缺陷，进而引发传输接口匹配不良，易引发物料泄漏或加速设备磨损。在设备更换与产能扩容类项目中，新旧设备接口尺寸与既有结构不兼容是高频发现项，此类问题通常在建模阶段即被识别，并通过协同设计予以优化解决。
问：在工厂验收测试中，客户方应派遣哪些人参加？
运营工程师、维护工程师和项目经理参与工厂验收测试均能获得关键价值。运营团队获得对工艺流程实际运行逻辑的实操性理解。维护工程师可提前识别可能增加维护难度的结构设计缺陷。项目经理能在设备发运前最终确认系统完全符合合同技术规范。参与人员越全面，FAT的价值越显著。
问：什么是HAZOP研究，为何要在工厂验收测试期间进行？
HAZOP研究是一种结构化的系统审查方法，旨在系统识别工艺系统中潜在的安全隐患与可操作性风险。在工厂验收测试阶段，HAZOP审查应基于已实际制造完成的设备开展HAZOP审查，而非仅依据设计图纸进行推演。对于在工艺流程发货前识别出的问题，仍可及时、高效地予以整改。
